BIKE FRIDAY ニューワールドツーリスト|組み立て手順【詳しい写真付き】

タイトルテキスト「ニューワールドツーリスト折りたたみ手順」と、バイクフライデーの折りたたみミニベロ「ニューワールドツーリスト」の折りたたみ状態と通常状態の2つの写真。

BIKE FRIDAYバイクフライデー)のNew World Touristニューワールドツーリスト)の

折り畳み状態からの組み立て方法手順をご紹介します。

  • 折り畳み手順は別記事『ニューワールドツーリスト 折りたたみ手順』で紹介しています。
  • 折りたたみ状態で装着している「ベルト」や「保護具」は、組み立て作業をしながら順次取り外してゆくものとします(手順の説明に含めません)。

スポンサーリンク

1. シートマストを起こして、ステムセクションを装着する

バイクフライデーの折りたたみ小径車「ニューワールドツーリスト」が折り畳まれた状態から、シートマストが立てられて、組み立て作業が始められたところの写真。

サドルを持ってシートマストを起こし、ハンドルバーを持ってステムセクションを装着します。

ステムジョイント部分をロック

ステムコラムを挿し込んで、クイックレバーを締めてしっかりと固定します。

ステムコラムの左右回転方向に若干の遊びがあるので、ハンドルが真っ直ぐになるように注意します。

バイクフライデーの折りたたみ小径車「ニューワールドツーリスト」のステムジョイント部分にステムコラムが差し込まれて、クイックレバーで固定されている写真。

「シートマスト」「ステムセクション」が立ち上がると、下の写真のような状態になります。

バイクフライデーの折りたたみ小径車「ニューワールドツーリスト」が折り畳み状態からシートマストが立てられて、ステムセクション・ハンドルバーが装着された状態の写真。



2. リアステーセクションを展開する

車体を持ち上げてリアステーを展開する

折りたたまれた「リアステー」をクルッと展開します。

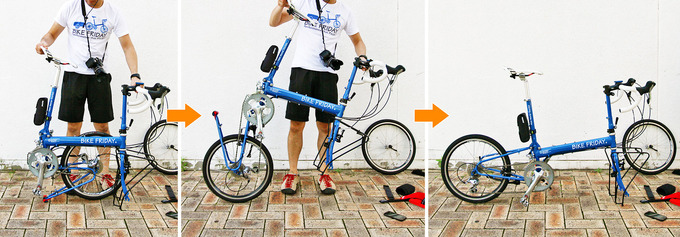

バイクフライデーの折りたたみ小径車「ニューワールドツーリスト」が途中まで組み立てられた状態から持ち上げられて、リアホイールが付いているリアステーセクションが回転して元の位置へと戻ってゆく連続写真。

サドルとハンドルバーを持って車体全体を持ち上げると、リアステーが自動的に後方に展開するので、再び車体を下に降ろせばリアステーが通常状態になります。

※写真(上)に写っているフロントホイールは後ろの壁に立てかけてあるだけなので、リアステーの展開動作とは関係ありません。

クイックレバーを締める

「リアステー」と「シートマスト」を固定するクイックレバーをしっかりと締めます

バイクフライデーの折りたたみ小径車「ニューワールドツーリスト」のリア折り畳み機構のジョイント部分を固定するクイックレバーが締められた状態の写真。



3. フロントホイールを装着する

フロントフォークを地面から浮かせて、フロントホイールを装着します。

バイクフライデーの折りたたみ小径車「ニューワールドツーリスト」がほぼ組み立てられた状態で、最後にフロントホイールが装着されようとしているところの写真。

フロントホイールが装着された時点で車体は自立しなくなるので、キックスタンドで自立させます。

ブレーキを元に戻し、クイックレバーを締める

フロントホイールの着脱のために「開放状態」にしていたフロントブレーキを元に戻して、クイックレバーを締めてホイールを固定します。

バイクフライデーの折りたたみ小径車「ニューワールドツーリスト」のフロントブレーキとフロントホイールのクイックリリースレバーの写真。



組み立て完了

以上の手順で「ニューワールドツーリスト」の組み立てが完了です。

バイクフライデーの折りたたみ小径車「ニューワールドツーリスト」の組み立てが完了し、通常の走行できる状態になった写真。

折りたたみ手順と比べると、組み立てるほうがシンプルで簡単ですね。



所要時間

折りたたみ状態からの「組み立て」にかかる所要時間は【2分30秒】程度です。

その他、

  • ペダルを外していた場合は、ペダルの装着にプラス【5秒】程度、
  • 輪行バッグに収納していた場合は、輪行バッグの収納にプラス【55秒】程度がかかります。

(表記の時間は、筆者の場合)

時間短縮のポイント
折りたたみ状態で装着している「ベルト」や「保護具」は、組み立て作業をしながら順次取り外して、サドルバッグなどに収納していきます。淡々と・効率良く作業を進める事で所要時間が短縮できます。



まとめ

以上、BIKE FRIDAYの「ニューワールドツーリスト」の組み立て手順についてご紹介してみました。

新しいBIKE FRIDAYユーザーさんや、購入を検討している人のお役に立てれば幸いです。
